Ajuda para o cálculo do Índice Biológico de Macrófitos de Rio (IBMR)
Esta página contém informação sobre os principais tópicos da aplicação web, constituindo um módulo de ajuda
para a utilização dos recursos disponíveis.
A aplicação web para o cálculo do Índice Biológico de
Macrófitos de Rio (IBMR), foi desenvolvida sobre diferentes linguagens de programação para a
internet (html, javascript, php e mysql), podendo ser utilizada a partir de dispositivos com
navegadores web (web browsers) e acesso à internet, estando otimizada para Internet Explorer
e sistemas móveis: Safari do iOS 7. Para a correta utilização da aplicação, recomenda-se a leitura dos manuais disponibilizados na página principal, sobretudo no que se refere à amostragem e interpretação de resultados.
Dados de entrada
Para a determinação do índice IBMR o utilizador deverá começar por selecionar o separador "Dados de entrada", através da barra de menus apresentada na área superior da aplicação.
Na página "Dados de entrada" o utilizador deverá preencher um formulário com os campos necessários para cálculo do índice IBMR. Os dados de entrada referem-se a características do local de amostragem em estudo, existindo campos de preenchimento obrigatório:

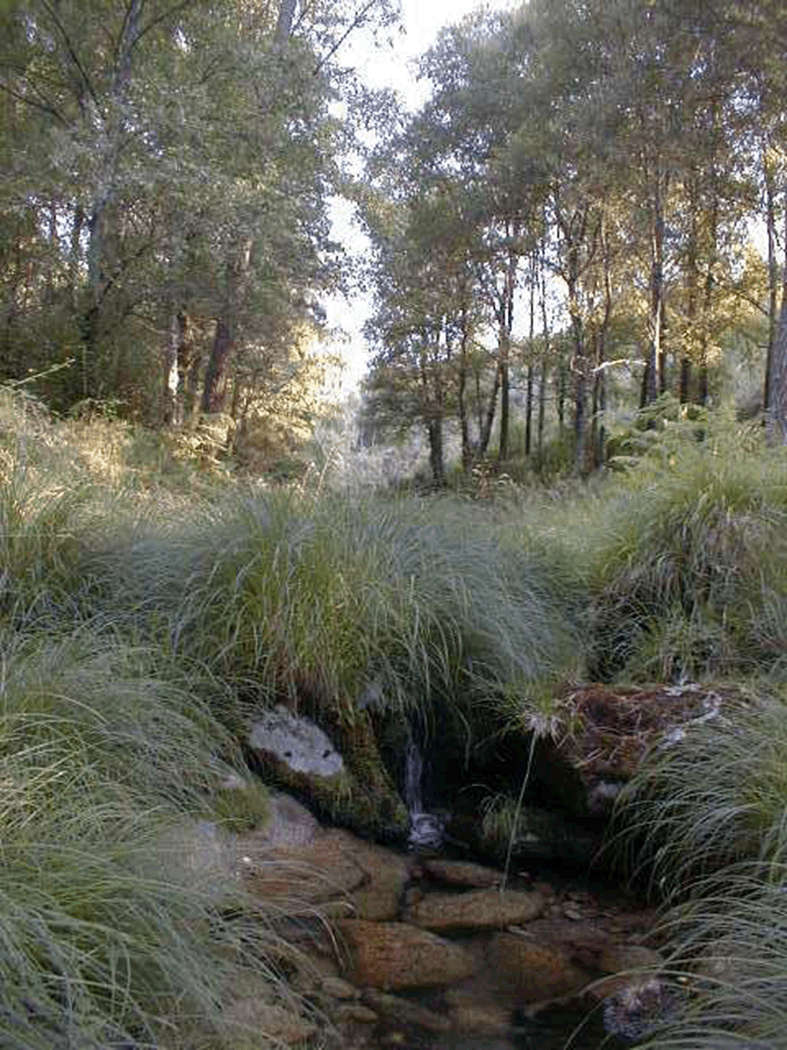

Para além de características do local, a página permite registar e apresentar uma fotografia do local de amostragem
e um mapa com a sua localização geográfica (google maps), sendo o carregamento desta informação
da responsabilidade do utilizador.
O Local de amostragem pode ser localizada através do botão "Ir", depois de introduzidas as respetivas coordenadas
geográficas, latitude e longitude no formato decimal e no sistema WGS84.
Se não conhecer as coordenadas do Local de amostragem, pode arrastar o marcador verde para a zona geográfica de
interesse e ao clicar no local pretendido é feita uma aproximação e obtidas
automaticamente as coordenadas do ponto selecionado.
No que respeita à introdução dos dados da amostragem de macrófitos fluviais, o utilizador pode optar por carregar os dados através de uma "Seleção Manual", recorrendo à interface desta aplicação web, ou automaticamente, "Abrir ficheiro Excel", com recurso a um ficheiro xls:
Optando pela "Seleção Manual", o utilizador deverá selecionar pelo menos um
taxon e introduzir o valor de abundância respetivo (valor entre zero e 100). Poderá introduzir o número de
taxa desejado, confirmando os seus dados através da caixa de controlo disponível.
Para adicionar novos registos deverá utilizar o botão "Adicionar registo", podendo utilizar o botão
"Eliminar registo" para realizar o processo inverso.
Ao seleccionar um determinado taxon, este é escrito na caixa de "Pesquisa rápida de imagens", podendo visualizá-lo no Google imagens.
Caso opte pelo "Modo - Abrir ficheiro Excel", deverá carregar os dados de amostragem (Macrófitos de Rio) num ficheiro Excel a descarregar a partir desta aplicação. O ficheiro Excel disponibilizado encontra-se compactado no formato zip (ibmr_amostra_exemplo.zip), apresentando a seguinte estrutura:
- A 1ª Coluna corresponde às "Taxa";
- A 2ª Coluna escrever para cada taxon o número de indivíduos amostrados. Por defeito todos os Taxa apresentam valor 0 (zero);
Cabe referir que este modo, "Abrir ficheiro Excel", só funciona se for utilizado um ficheiro excel que tenha sido descarregado/copiado desta aplicação web, bem como se for utilizado o navegador/browser Internet Explorer, o qual deverá ser configurado de acordo com o esquema ilustrado na figura abaixo:
Depois de selecionado o ficheiro Excel com os dados da amostragem, o utilizador deverá clicar no botão "Registar" para verificação e registo dos dados pela aplicação web. Deverá aguardar uns segundos para que o programa proceda à verificação e leituro dos dados do ficheiro excel selecionado.
Pode ainda introduzir uma "Fotografia do local de amostragem", carregar a mesma na página, "Upload", ou eliminar e substituir por outro registo através do botão "Reset".
Depois de introduzidos todos os dados de entrada necessários à análise, deverá clicar no botão "Calcular" para a estimativa do índice IBMR e da classificação da qualidade ecológica do local de amostragem selecionado.
Classificação ecológica
No primeiro ponto apresentam-se os taxa selecionados pelo utilizador, o "Grupo" a que pertence
e os valores obtidos para os coeficientes
,
e
.
No ponto seguinte apresentam-se os grupos presentes e o número de taxa por grupo.
No ponto 3 é apresentado o valor absoluto obtido para o Índice Biológico de Macrófitos de Rio (IBMR). O IBMR expressa-se numa escala de 1 a 20 e representa o nível trófico expresso pela população, sendo obtido pela seguinte expressão:
- : Coeficiente de Abundância (contribuição do taxon) (de 1 a 5);
- : Valor Trófico do taxon i (de 0 a 20);
- : Coeficiente de Estenoecidade (de 1 a 3).
No exemplo apresentado foi obtido um valor de 11.13, para o índice IBMR.
Para a obtenção da classe de qualidade ecológica e do valor do RQE deverá selecionar o Tipo de Rio da estação segundo a Tipologia de Rios Nacional. A Figura abaixo ilustra o resultado obtido no exemplo seguido.
O nível de confiança dos resultados obtidos, baseado no número de espécies indicadoras consideradas no cálculo do IBMR e classificado de acordo com o seguinte critério:
As classificações obtidas com três ou menos espécies indicadoras devem ser utilizadas com alguma reserva.
Finalmente, poderá obter um Relatório, em formato *.pdf, da análise efetuada através da seleção do seguinte comando:
